你说得对，但是NEMU是一个基于X86-64处理器模拟的IA-32操作系统。NEMU运行在一个被称作Docker的容器，在这里，被容器选中的人将被授予gcc，导引C语言之力。你将扮演一位名为Debugger的神秘用户，编写众多C语言程序，在调试中找出FAIL的原因，同时逐步发掘Hit Bad Trap的真相。

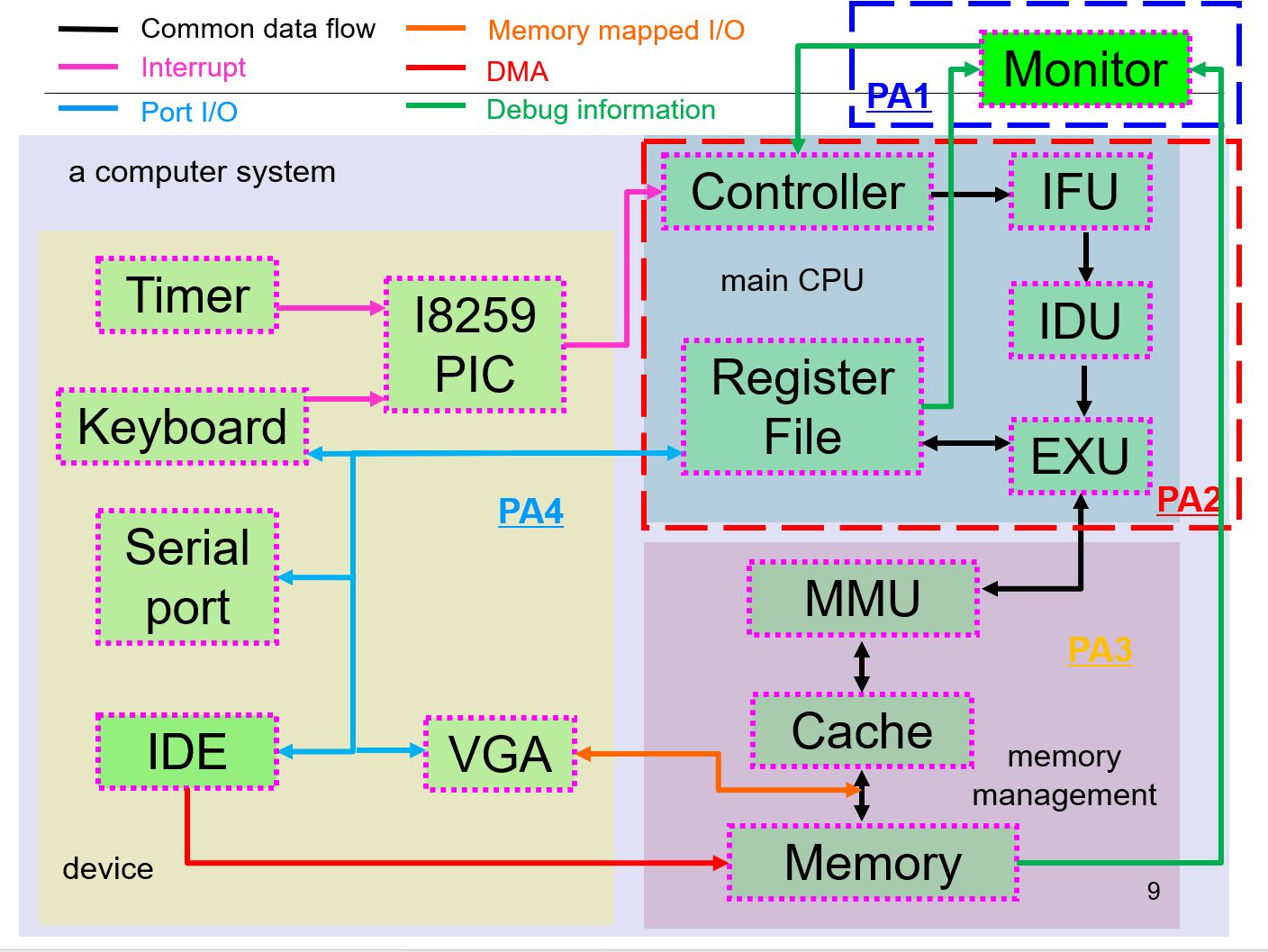

什么是NEMU

在X86-64处理器的机器上模拟一个32位操作系统（一个用来执行其它程序的程序！），它包括4个连贯的实验内容：

认识NEMU

调试器操作指令集

在nemu/src/monitor/debug/ui.c中定义了调试器的结构：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

static struct {
    char *name;
    char *description;
    // 函数指针，可指向*name，*description
    int (*handler) (char *);
} cmd_table [] = {
    { "help", "Display informations about all supported commands", cmd_help },
    { "c", "Continue the execution of the program", cmd_c },
    { "q", "Exit NEMU", cmd_q },

    /* TODO: Add more commands */
    /* 接下来若想定义新的操作，格式为
    { "name", "description", function},
    */
};

几个有用的函数

NEMU的基本操作

📝 备注

磨刀不误砍柴工！！！

切换用户程序

修改工程目录下的Makefile文件，更换NEMU的用户程序：

1
2

- USERPROG := obj/testcase/mov
+ USERPROG := obj/testcase/mov-c

同理，将mov-c更换为testcase/src目录下的其他文件，例如add、bubble-sort等，即可执行对应的用户程序。

NEMU的指令集

X86系列处理器采用变长指令字结构，各种指令长度随指令功能而异。

要实现一条指令，首先你需要知道这条指令的格式和功能。格式决定如何解释，功能决定如何执行。这些信息都在 instruction set page（i386 手册第17 章）。

i386 手册中的汇编语言格式都是 Intel 格式，而objdump（反汇编）的默认格式是AT&T格式，两者的源操作数和目的操作数位置不一样，千万不要把它们混淆了！

指令格式

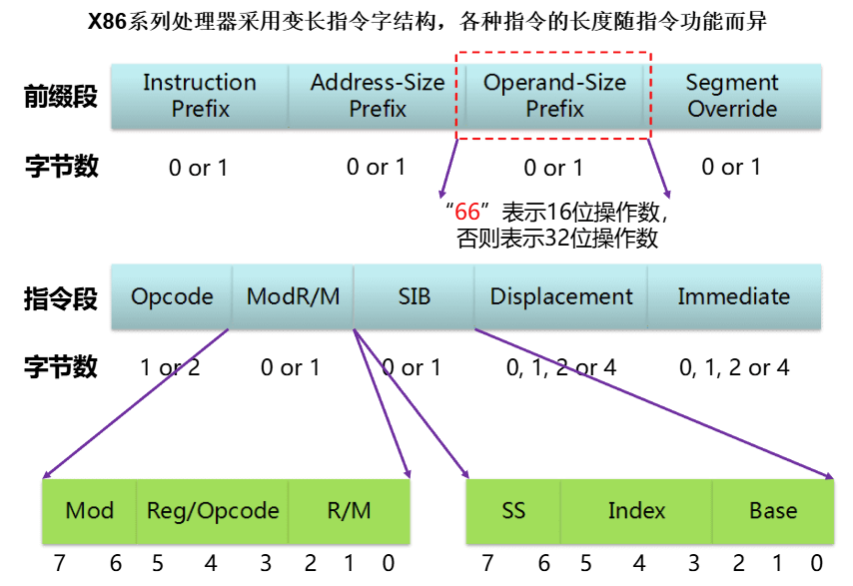

x86指令的一般格式如下：

1. Opcode（操作码）必定出现，其余组成部分可能不出现。Opcode决定是否出现ModR/M；SIB、Displacement、Immediate由ModR/M决定。
2. 对于某些组成部分，其长度并不是固定的。
3. 给定一条具体指令的二进制形式，其组成部分的划分是有办法确定的，不会产生歧义

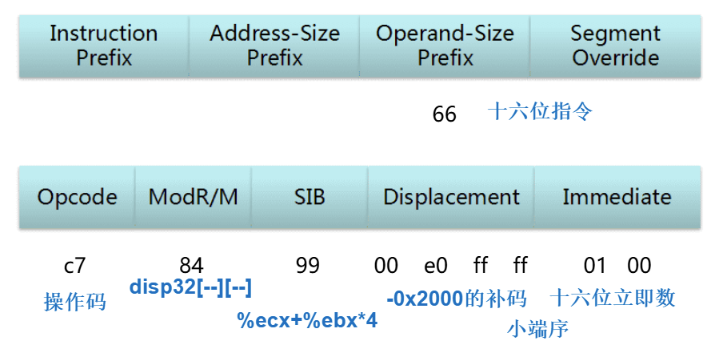

例如对于以下指令：

它的划分如下：

ModR/M部分为什么解析出了disp32[--][--]？

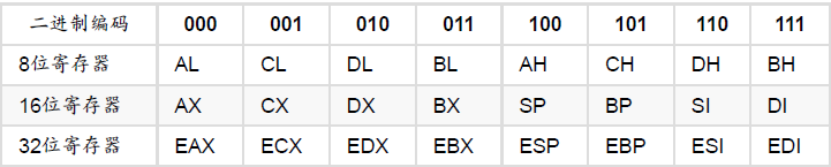

ModR/M内部这一个字节的组成，分为了三个部分，具体每个部分的编码都对应着右边表内的含义，以ModR/M内的编码为基准进行查表就能够解析出对应的含义。

例如，例子中的ModR/M部分编码是84（十六进制），对应二进制就是10000100，对应回格式中的部分就是Mod部分为10，R/M部分为100，二者在右边表中可以对应出一行，这一行的对应指令就是disp32[--][--]。disp32代表偏移量（displacement）为32位的，两个[--][--]就代表我们需要解析SIB中的编码部分才能得到偏移量的具体数值。

Opcode Table

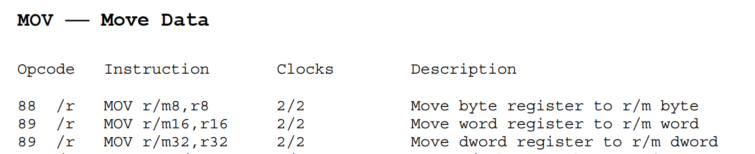

以mov指令的第一种形式为例：

接下来的两种形式也就不难看懂了：但这两种形式的Opcode都是一样的，难道不会出现歧义吗？

x86是通过指令一般格式中的 operand-size prefix来区分上面这两种形式的。

Operand-size prefix的编码是0x66，作用是指示当前指令需要改变操作数的长度。在 IA-32 中，通常如果这个前缀没有出现，操作数长度默认是 32 位；当这个前缀出现的时候，操作数长度就改变成16位。

换句话说，如果把一个开头为89 ...的比特串解释成指令，它就应该被解释成MOV r/m32, r32的形式；如果比特串的开头是66 89...，它就应该被解释成MOV r/m16, r16。

C语言宏定义

在C语言中，可以使用命令#define来定义宏。宏不负责检查语法的正确性。

1
2
3
4
5
6
7

// 常规的宏
#define PI 3.1415926
// 带参数的宏
#define putchar(x) putc(x, stdout)

// 使用宏进行连接
#define concat(x, y)   x ## y

例如：

1

#define make_helper(name) int name(swaddr_t eip)

这个宏定义就代表了以下的两行代码是同一个代码，我们使用的时候看到的是上面部分函数，但是程序执行的时候实际上是在执行下面的函数（实际上就是同一个函数）：

1
2

make_helper(exec)
int exec(swaddr_t eip)

在C语言中，宏必须定义在一行中。

若需通过换行提高代码可读性，可使用\附在每行末尾。

NEMU的指令周期

取指

核心流程

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

void cpu_exec(volatile uint32_t n) {
    ...

    for(; n>0; n--) {
        int instr_len = exec(cpu.eip);  // 执行当前%eip所指向的指令
        cpu.eip += instr_len;           // %eip指向下一条指令
    }

    ...
}

函数exec：

1
2
3
4

make_helper(exec) {     //等价于 int exec(swaddr_t eip)
    ops_decoded.opcode = instr_fetch(eip, 1);       // 表示读取一个字节的操作码
    return opcode_table[ops_decoded.opcode](eip);   // 返回一个函数
}

其中，函数instr_fetch()负责取指：

1
2
3

static inline uint32_t instr_fetch(swaddr_t addr, size_t len) {
    return swaddr_read(addr, len);
}

instr_fetch()从eip处提取Opcode，存储到ops_decoded.opcode中。

译码

所有指令的规则如下：

通过opcode_table，根据提取到的Opcode找到对应的指令处理函数（如mov_i2r_v）。

执行

1. 对于同一指令的不同形式，它们的执行阶段是相同的。如mov_i2rm和mov_rm2r，它们的执行阶段都是将源操作数存储到目标操作数中。
2. 对于不同指令的同一种形式，它们的译码阶段是相同的。如mov_i2rm和sub_rm2r，它们的译码阶段都是识别出一个立即数和一个rm操作数。
3. 对于同一条指令同一种形式的不同长度，它们的译码阶段和执行阶段都非常类似。如mov_i2rm_b，mov_i2rm_w和mov_i2rm_l。它们都是识别出一个立即数和一个rm操作数，然后把立即数存入rm操作数。

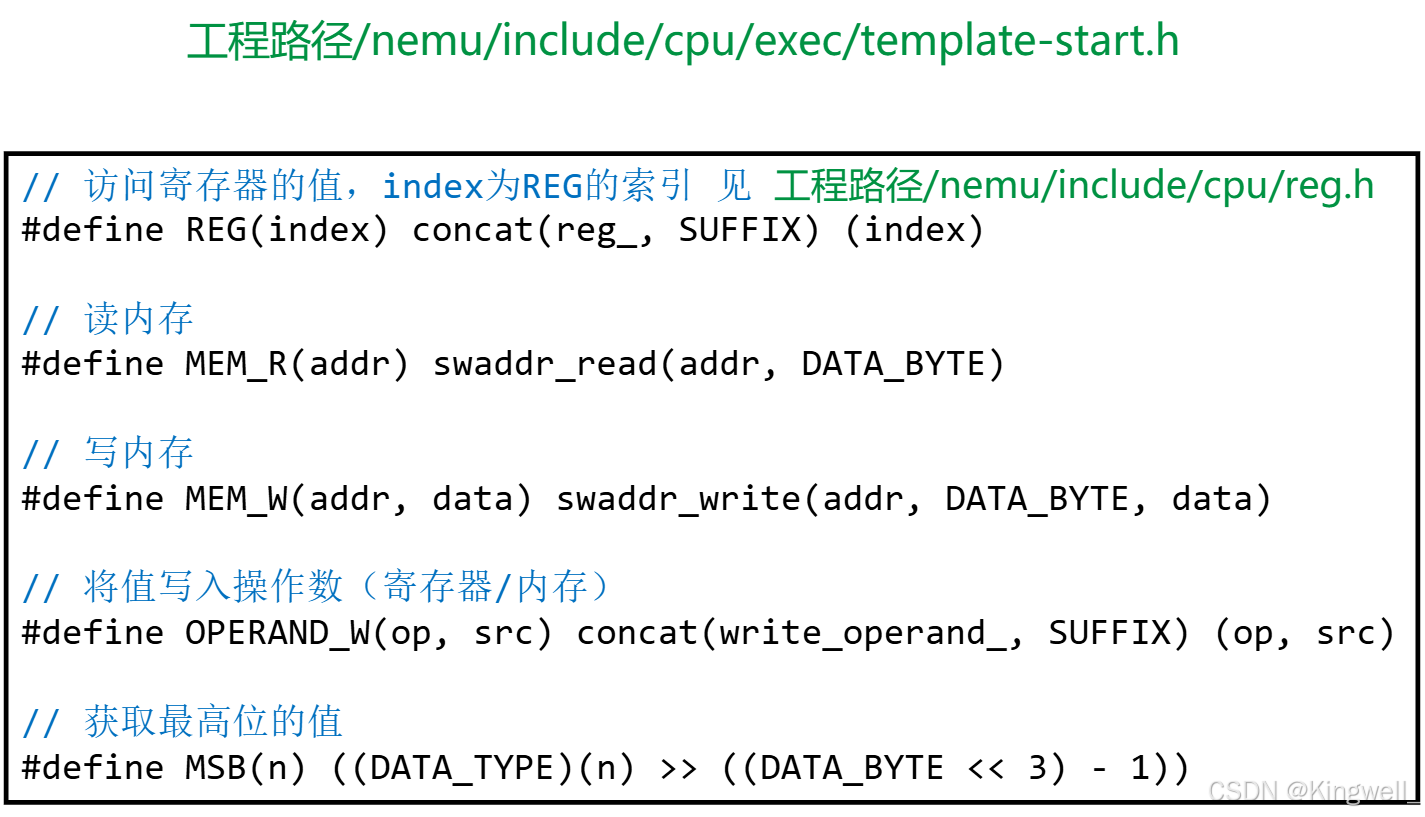

访存

写回

指令执行完后，eip指向下一条指令。

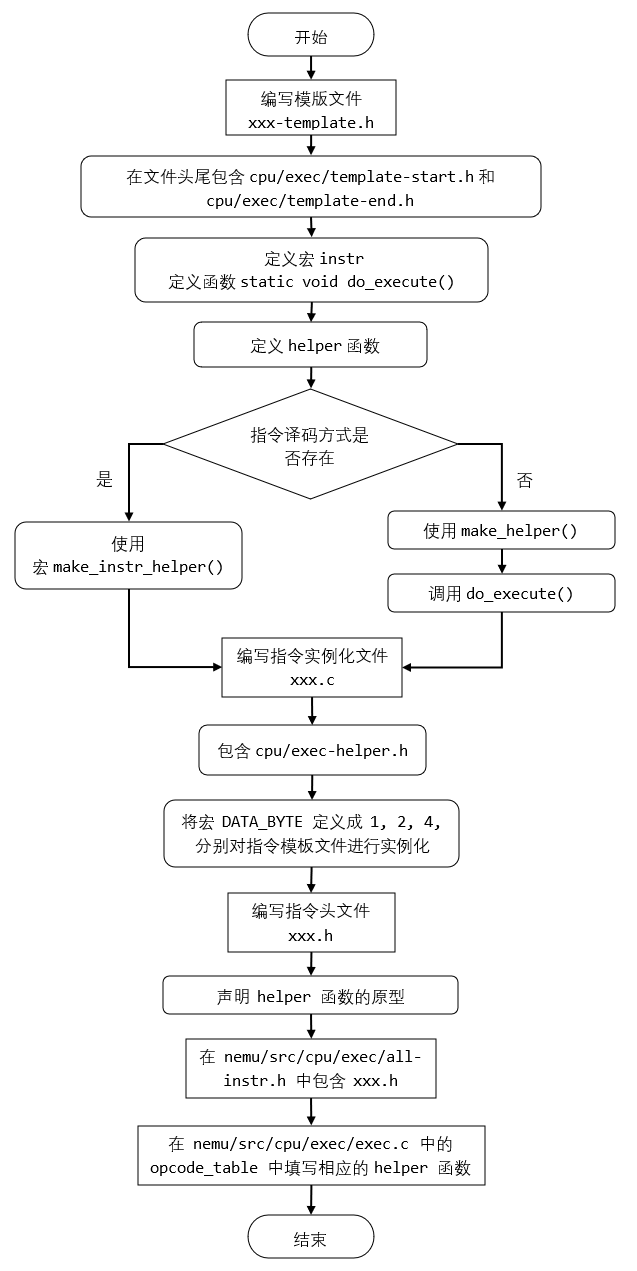

编写指令的流程

指令模板文件

指令模板文件：xxx-template.h

1. 在文件头尾分别包含cpu/exec/template-start.h和cpu/exec/template-end.h。
2. 定义宏instr为指令名称。
3. 定义函数static void do_execute()，实现该指令的通用执行过程。
4. 定义helper函数
   （1）若指令的译码方式在nemu/include/cpu/decode/decode.h中已经存在，那么可以考虑使用宏 make_instr_helper()来构造helper函数（大部分 helper 函数都可以通过这种方式构造）。
   （2）否则可以考虑添加相应的译码函数或者不使用make_instr_helper(), 而是直接使用make_helper()来定义helper函数，在函数体中直接进行译码，并调用do_execute()（可以参考nemu/src/cpu/exec/data-mov/xchg-template.h中的xchg_a2r指令类型。


指令实例化文件

指令实例化文件：xxx.c

1. 包含cpu/exec-helper.h。
2. 通过分别将宏DATA_BYTE定义成 1, 2, 4, 分别对指令模板文件xxx-template.h进行实例化。

3. 若一个helper函数只会在某些操作数长度中用到，可以在xxx-template.h中通过条件编译的功能来指定（可以参考nemu/src/cpu/exec/data-mov/xchg-template.h中的xchg_a2r指令类型）
4. 必要时通过宏make_helper_v()定义相应的重载函数，根据指令的操作数长度前缀确定调用哪一个helper函数。


编写指令头文件

编写指令头文件：xxx.h

1. 在nemu/src/cpu/exec/all-instr.h中包含xxx.h。
2. 在nemu/src/cpu/exec/exec.c中的opcode_table中填写相应的helper函数

具体实现
