并行计算

多级混合编程概述

计算机系统的性能提升：

Scale Up（纵向扩展）模式：单个计算节点的计算能力越来越强大。

Scale Out（横向扩展）模式：可计算节点的规模越来越大。

多极化计算机的发展趋势：Scale Up + Scale Out

多级并行计算系统

架构	特点
SMP节点	节点内多个处理器彼此共享内存，节点之间通过互连网络连接，编程模型为MPI+OpenMP
多GPU	单个节点内包含多个GPU（CUDA），节点之间通过互连网络连接，编程模型为MPI+CUDA

MPI+OpenMP

MPI描述了多个进程间的并行化（独立的地址空间），通常面向分布式网络计算环境，以消息发送接收的方式进行通信。

线程并行化提供了进程内部的共享内存模式。OpenMP是一个常用的线程并行化模型，基于用户提供的编译制导语句，线程的创建和管理由编译器负责。

并行方法	优点	缺点
MPI	高可扩展性、高可移植性、节点间扩展	开发调试困难、显示通信、粗粒度划分、负载平衡困难
OpenMP	容易部署、延迟低、隐式通信、可粗细粒度划分、动态负载平	仅运行于共享内存机器、仅节点内可扩展、线程顺序未定义

MPI+OpenMP的可行性：概念上简单（两级并发），适合多核节点架构、缓解纯MPI的可扩展性问题，降低进程数和网络洪水。

单个进程内存在多个并发执行线程，所有线程共享全部的MPI对象（通信域、请求对象等），每一个线程创建多个OpenMP线程。

步骤	操作
Step1	初始化MPI
Step2	在每一个MPI进程中创建一个OpenMP并行域
Step3	在串行或并行区域调用MPI库
Step4	结束MPI

示例：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


#include <mpi.h>

int main(int argc, char** argv) {
    int rank, size, ierr, i;

    ierr = MPI_Init(&argc, &argv[]);
    ierr = MPI_Comm_rank(..., &rank);
    ierr = MPI_Comm_rank(..., &size);

    #pragma omp parallel for
    {
        for (i=0; i<n; i++) {
            work();
        }
    }

    ierr = MPI_Finalize();
    return 0;
}

消息通信

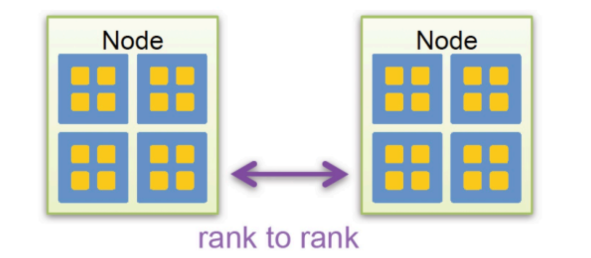

单一线程通信：通信来自MPI并行区域的单一线程或者串行临界区。

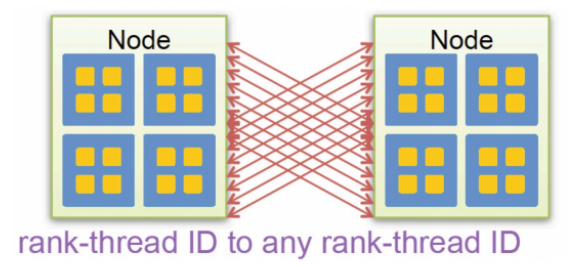

多线程通信：通信来自MPI并行区域的多个线程。

单一线程通信多线程通信

线程中的MPI调用

使用MPI_Init_thread选择和决定MPI线程的支持级别。

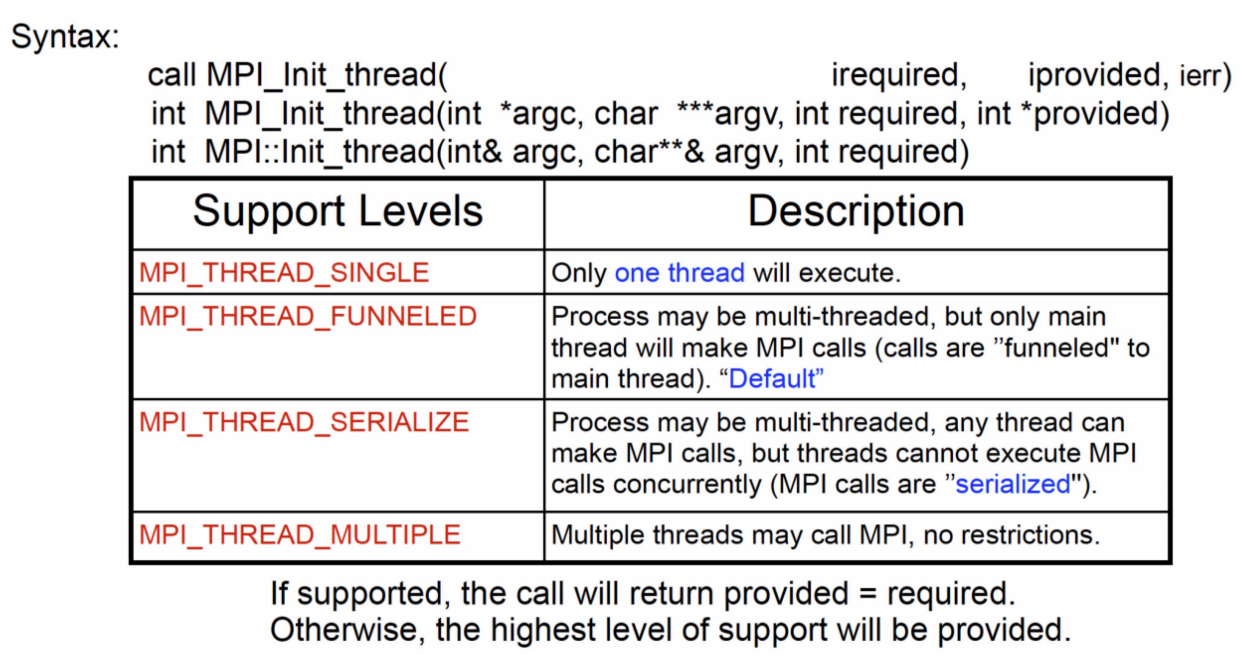

MPI_Init_thread

MPI2定义了线程调用的4种情况：

Single：不支持多线程。
Funneled：只有主线程能调用MPI。
Serialized：多个线程可以调用MPI，但一次只允许一个线程调用。
Multiple：任何线程都可以调用MPI。

MPI_THREAD_FUNNELED：需要显式调用OMP_BARRIER进行同步，此时其他线程均处在休眠状态。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


#include <mpi.h>

int main(int argc, char** argv) {
    int rank, size, ierr, i;
    ...

    #pragma omp parallel
    {
        #pragma omp barrier
        #pragma omp master
        {
            ierr = MPI_<Whatever>(...)
        }
        #pragma omp barrier
    }

    return 0;
}

MPI_THREAD_SERIALIZED：OMP_BARRIER只需要在开始时候调用，此时其他线程均处于休眠状态。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


#include <mpi.h>

int main(int argc, char** argv) {
    int rank, size, ierr, i;
    MPI_Init_thread(MPI_THREAD_SERIALIZED, iprovided)
    ...

    #pragma omp parallel
    {
        #pragma omp barrier
        #pragma omp master
        {
            ierr = MPI_<Whatever>(...)
        }
        // 不需要再调用 #pragma omp barrier
    }

    return 0;
}

MPI_THREAD_MULTIPLE：有潜在错误和死锁风险。

计算和通信重叠

某个线程负责通信，通信过程中其他线程继续执行计算。可提升效率，但同步与负载均衡更复杂。

MPI+CUDA

硬件并发：

GPU层：多处理器上运行的线程。
节点层：将CPU、GPU和网卡绑定在一起。
集群层：通过互连网络将不同节点连接在一起。

并发策略：节点内采用CUDA进行并发，节点间采用MPI。

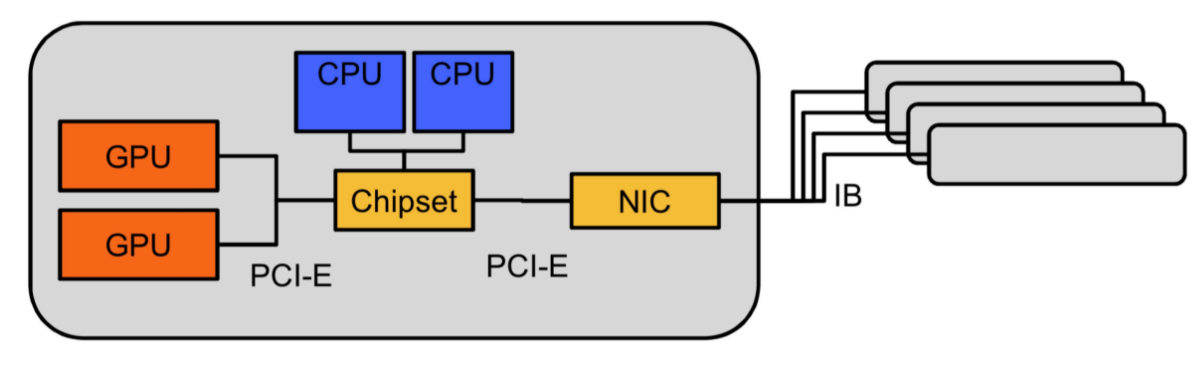

三级硬件并发

CUDA和MPI分工合作：CUDA处理GPU层次的并发，MPI负责处理节点间的并发。

可以每一个GPU由一个MPI进程负责。

数据通信

设备间的数据传输方式：

Sender：将数据从设备内存拷贝到临时的host缓冲区；将host缓冲区数据进行网络发送。
Receiver：接收数据时将其存入host缓冲区，将数据拷贝到设备内存。

统一寻址

在host内存和device显存之间根据访问需要自动迁移数据，同时保证二者均可访问。应用程序不需要知道访问时数据所在位置。

需要进行显式同步。

其他方法

P2P：允许同一节点内部的多个GPU直接进行内存数据拷贝，不需要经过主存。

RDMA：将数据从GPU直接推送到网卡，然后通过网络发送到另一台机器。
