传输层为不同主机上的应用进程提供了端到端的逻辑通信，中间系统不涉及传输层的操作。

一般而言，网络层负责主机间的通信，传输层负责进程间的通信。

互联网应用的两大传输协议：

• TCP：面向连接、可靠按序传输、拥塞/流量控制、连接建立
• UDP：无连接、尽力而为服务、无拥塞控制、头部开销小

多路复用与解复用

基本定义

• 多路复用：发送方收集多个套接字数据，添加传输层头部后发送给网络层。
• 解复用：接收方根据头部信息，将数据点分发给正确的套接字。

具体实现

依靠 源/目的IP地址 + 源/目的端口号 确定进程和套接字，两种协议的需求不尽相同：

• UDP（无连接解复用）：仅通过目的端口号分发，不同源IP/端口可能指向同一个套接字。
• TCP（面向连接解复用）：通过四元组（源 IP、源端口、目的 IP、目的端口）分发，每个连接对应独立套接字。

UDP传输协议

UDP协议的特点：

• 极简协议，无连接、无握手、无连接状态。
• 尽力而为服务，数据可能丢失、乱序。
• 头部仅 8 字节，开销极小
• 无拥塞控制，可按应用需求全速发送

使用UDP协议的应用：DNS，SNMP，实时流媒体，HTTP/3 ……

特别地，UDP不保证可靠交付，但这并不意味着应用对数据的要求是不可靠的，所有维护可靠性的工作可由用户在应用层实现。

例如：HTTP/3 就是基于 QUIC 在应用层实现可靠传输的协议。

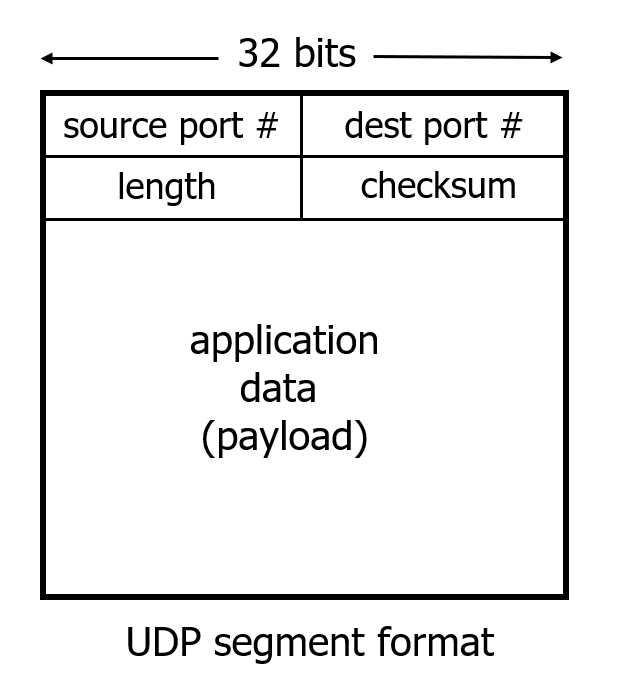

UDP报文结构

包含源端口、目的端口、长度、校验和。

使用 UDP 请求服务至少需要一个往返时间 $\text{RTT}$。

UDP校验

UDP校验和（checksum）可以检测数据在传输过程中是否发生错误。

UDP的校验和的检测能力并不强，但好处是简单、迅速。

发送端

UDP的发送方需要计算checksum字段的值并填充进UDP报文。

📝 备注

回卷操作示例：若两个16位数相加得1 0000 0000 0000 0001，则取低16位0000 0000 0000 0001并加1，得0000 0000 0000 0010。

UDP 校验和是可选的，若不使用，校验和字段置为全0。

接收端

📝 备注

如果接收到校验和为全0，表示发送端禁用了校验和，接收端可直接接受数据（不校验）。

如果校验和为全1，需按上述步骤验证。

TCP传输协议

TCP传输协议的特点：

• 面向连接：需要三次握手和四次挥手。
• 可靠交付：使用 ACK 和重传机制。
• 面向字节流：具有滑动窗口。
• 全双工：连接的双方均可以发送和接收信息。

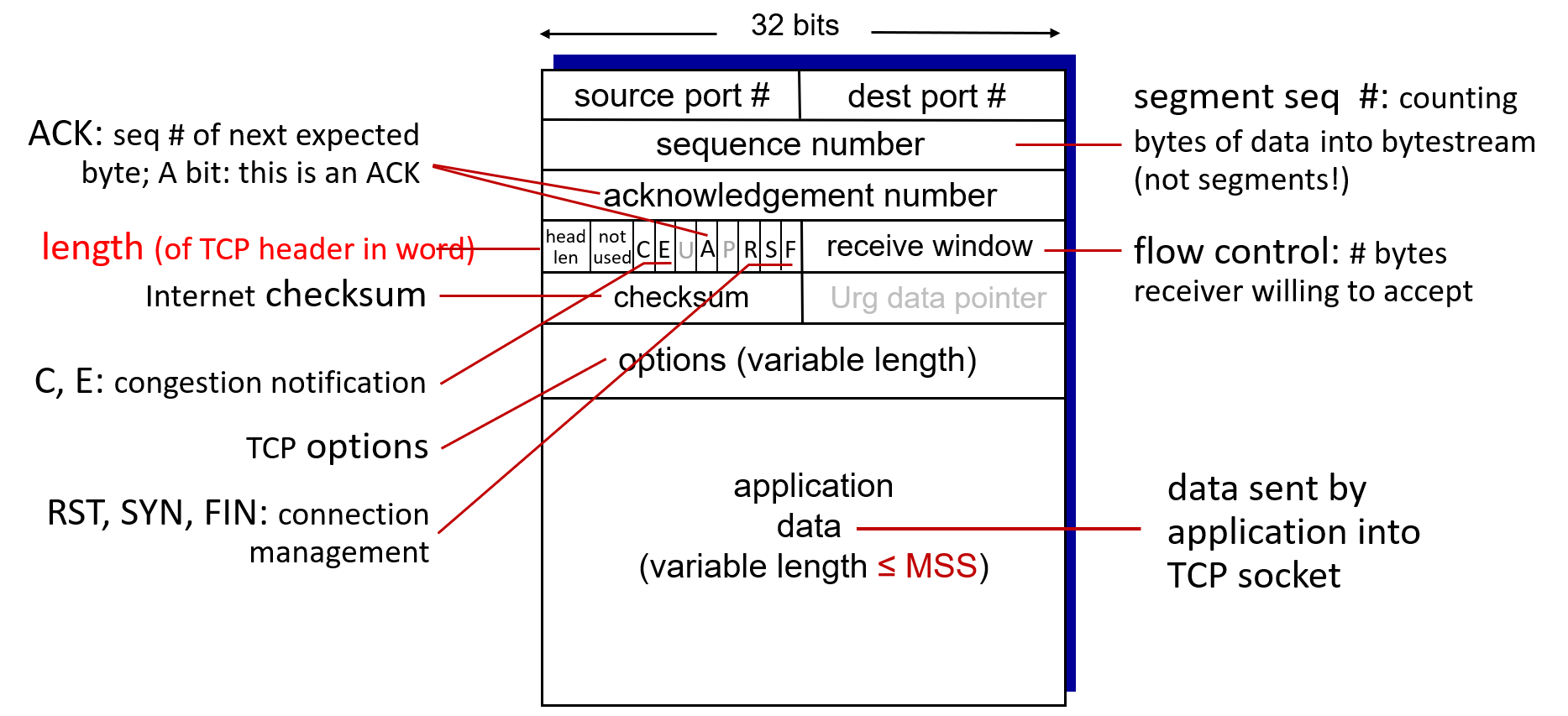

TCP报文结构

📝 备注

一般而言，ACK是 TCP 首部中的一个“开关标志位”（0或1），表示本段是否携带确认；ack 是一个"数值字段"，表示期望的下一个字节序号。两者需配合使用：ACK=1时ack字段才有效。

为了不引起混淆，使用ACKbit表示ACK，ACKnum表示ack。

连接控制

TCP与UDP协议最大的区别，就是在正式交换数据前需要先建立连接（也称为发送方和接收方的握手）。

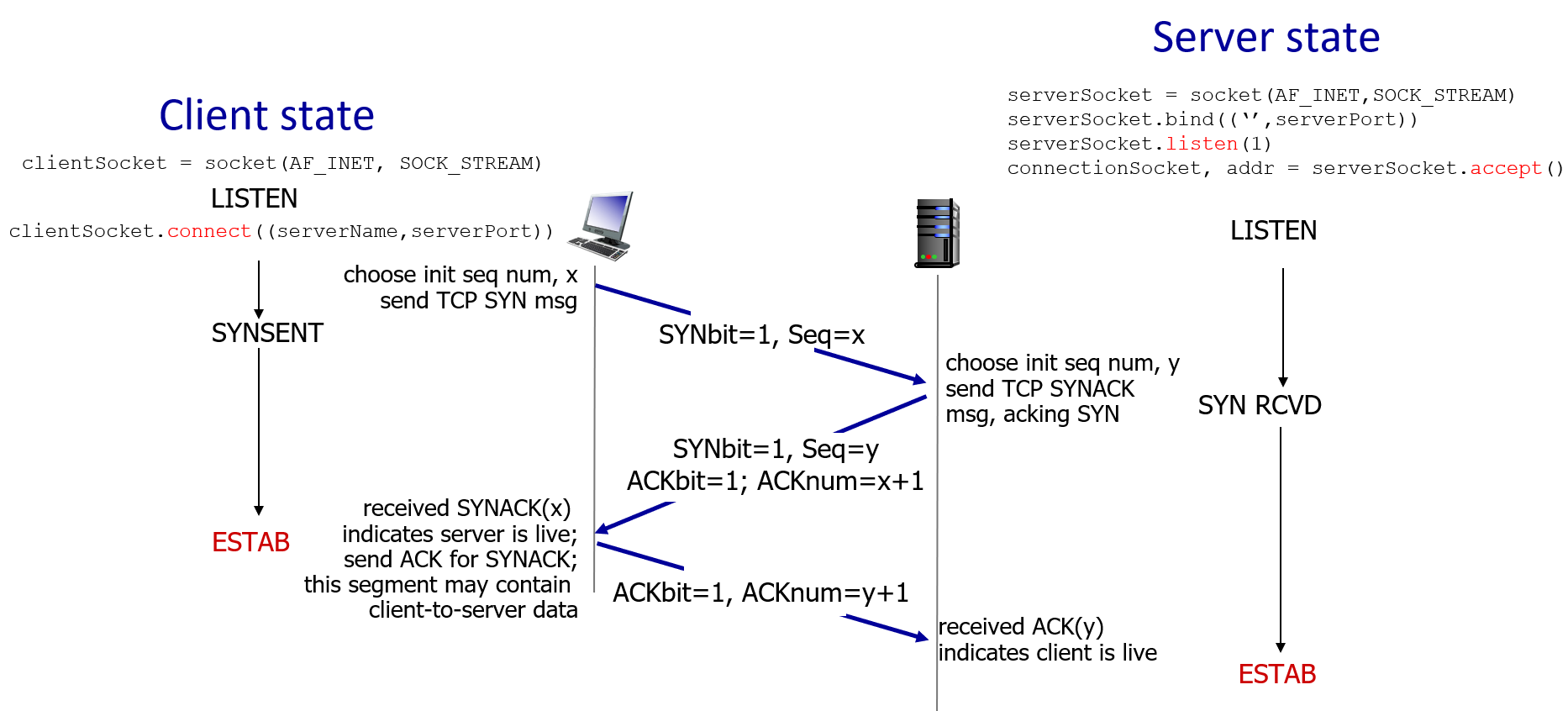

三次握手

第1次握手：客户端 $\rightarrow$ 服务端

• 客户端状态：CLOSED $\rightarrow$ SYN-SENT。客户端发送一个带有SYN=1的包，请求建立连接，并建立一个初始序列号seq=x。
• 服务端状态：LISTEN，等待连接。

第2次握手：服务端 $\rightarrow$ 客户端

• 服务端状态：LISTEN $\rightarrow$ SYN-RCVD。
• 服务端收到SYN=1的包后，回应一个SYN + ACK的包：
  • SYN=1：表示服务端也同意建立连接
  • ACKbit=1：确认客户端的 SYN
  • seq=y：服务端自己的初始序列号
  • ACKnum=x+1：确认号是客户端序列号 + 1

第3次握手：客户端 $\rightarrow$ 服务端

• 客户端状态：SYN-SENT $\rightarrow$ ESTAB
• 客户端收到服务端的 SYN + ACK 后，回应一个 ACK 包：
  • ACKbit=1：确认服务端的 SYN
  • ACKnum=y+1：确认号是服务端序列号 + 1

使用 TCP 请求服务至少需要 $2\text{RTT}$（$1 \text{RTT}$ 建立连接，$1 \text{RTT}$ 请求和接收数据，不考虑连接关闭时间）。

因为实际上 TCP 第三次握手时发送方通常携带了请求内容信息，不需要再发送一次。

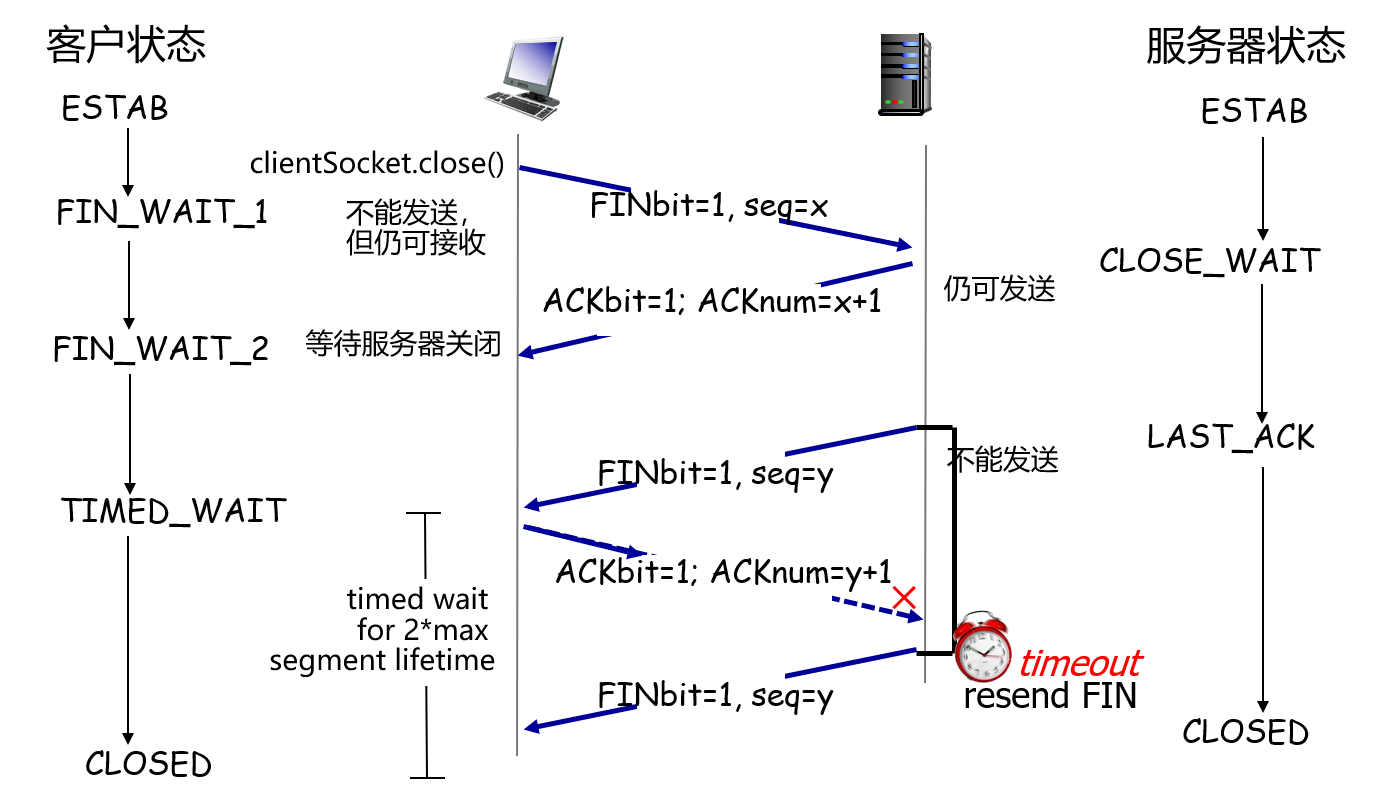

四次挥手

第1次挥手：客户端发起关闭请求

• 客户端状态：ESTAB $\rightarrow$ FIN_WAIT_1。
• 客户端动作：应用层调用close()，发送FINbit=1，seq=x。表示不再发送数据，但仍可以接受数据。

第2次挥手：服务端确认关闭请求

• 服务端状态：ESTAB $\rightarrow$ CLOSE_WAIT。
• 服务端动作：收到FINbit=1后，发送ACKbit=1，ACKnum=x+1表示确认；同时通知上层应用准备关闭。
• 客户端状态：FIN_WAIT_1 $\rightarrow$ FIN_WAIT_2。

第3次挥手：服务端发起关闭请求

• 服务端动作：应用层处理完毕，发送 FIN=1，ACKbit=1，seq=y，ACKnum=x+1。
• 服务端状态： CLOSE_WAIT $\rightarrow$ LAST_ACK。
• 客户端动作： 收到该 FIN 报文后，进入 TIME_WAIT 状态。

第4次挥手：客户端确认服务端关闭

• 客户端动作： 发送 ACKbit=1，seq=x+1，ACKnum=y+1
• 客户端状态： TIME_WAIT $\rightarrow$ 等待 2 个最大报文生存时间（$2\text{MSL}$）后 $\rightarrow$ CLOSED
• 服务端状态： 收到 ACK 后 $\rightarrow$ CLOSED

📝 备注

第4次挥手后，主动关闭方（$A$）要等待 $2 \text{MSL}$ 后才能关闭 TCP 连接：

• 保证最后的 ACK 能到达 $B$：如果 $A$ 直接关闭，而最后一个 ACK 丢失了，B会超时重传 FIN。但此时 $A$ 已经关闭连接无法响应，将导致 $B$ 永远无法正常关闭连接（示例见上图）。
• 让旧报文“消亡”：防止上一次连接中的“迷路”数据包，在新建立的相同端口的连接中突然出现，造成数据错乱。

滑动窗口

滑动窗口本质上是接收方剩余可用缓存的大小（即还能装下多少数据）。发送方必须根据接收方通告的窗口值来决定自己能发多少“未被确认”的数据。

• 发送窗口（swnd）：发送方允许发送但尚未收到确认的数据总量。
• 接收窗口（rwnd）：接收方当前空闲的缓存空间，通过ACK报文告知发送方。
• 拥塞窗口（cwnd）：发送方内部维护的一个变量，用来限制未确认数据的数量，以避免在网络中引入过多分组而造成拥塞。

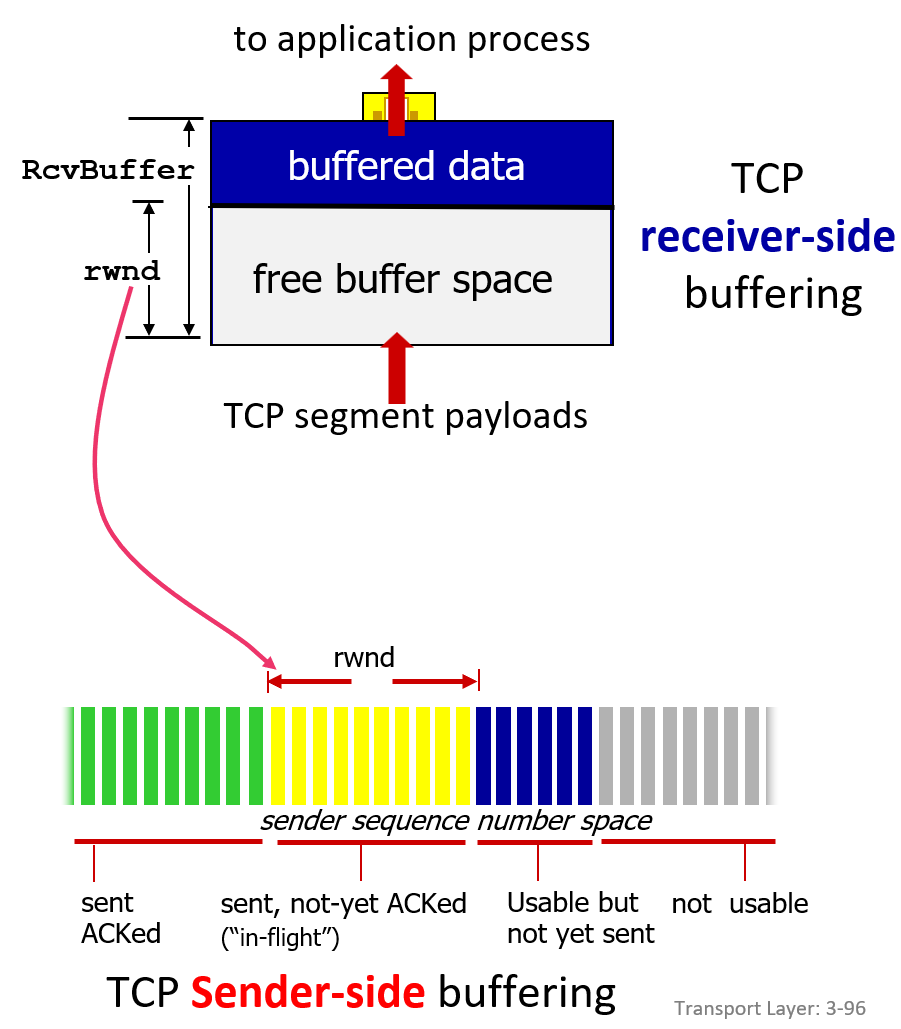

窗口结构

在发送方内部，数据被划分为四个区域（以字节编号）：

• 已发送且已确认（最左边）：可以丢弃，窗口向右滑动。
• 已发送但未确认（窗口内）：正在等待ACK，不能滑动。
• 允许发送但尚未发送（窗口内剩余空间）：准备就绪，等待发送。
• 暂时不允许发送（窗口右侧）：接收方缓存已满，必须等待窗口滑动后才能发

每当收到一个 ACK，窗口就会向右“滑动”，将新的数据纳入可发送范围。

发送窗口的大小受拥塞窗口与接收窗口的共同影响，数值上等于其中较小的一个：

$$\text{swnd} = \min\{\text{cwnd}, \text{rwnd}\}$$

• $\text{cwnd}$ 由发送方根据 ACK 的到达情况动态调整，即拥塞控制。
• $\text{rwnd}$ 由接收方的 ACK 报文内容提供，发送方据此更新 $\text{rwnd}$。

流量控制

流量控制（TCP Transmission Control Protocol）是一种端到端的机制，旨在协调发送方和接收方之间的数据传输速率，防止接收方因处理能力或缓冲区限制而被压垮，从而避免数据包的丢失和重传。流量控制的核心目标是保证数据的可靠交付，同时尽可能高效地利用可用的网络带宽。

可靠传输

序列号与确认号

序列号与确认号是TCP首部的两个字段。序列号用于记录目前已经发送了哪些数据，确认号记录哪些数据已经被接收方正确接收。

发送方与接收方有各自的序列号计算方法。

确认号数值上等于接收方期待的序号，即本地按照正确接收流程收到的

$$\text{最大数据报文序列号} + 1$$

表明该报文之前的信息均已收到。

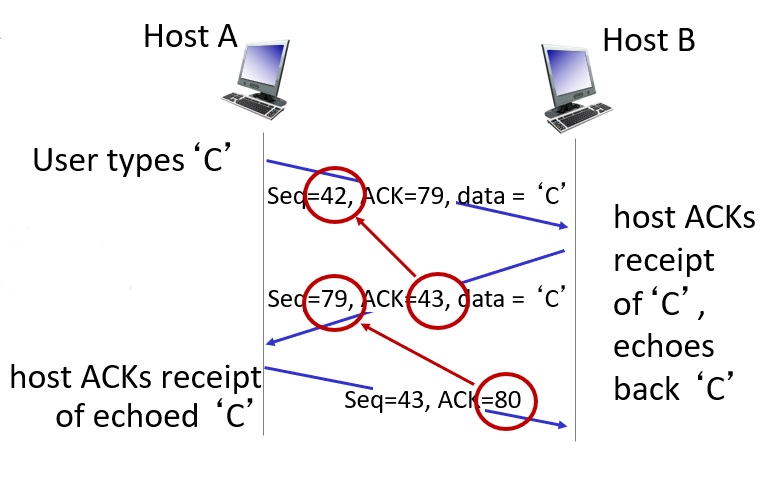

发送方与接收方的序列号与确认号交互过程：

• 如果发送的数据段丢失了，接收方不会发送更新的确认号。这时发送方将会触发超时并重传丢失的数据段。
• 如果发送的数据段到达了接收方，但是乱序，接收方将续发送最后一个正确序列号的确认号，提示发送方其中有数据段需要重新传输。
• 如果数据段到达了接收方，并且是按顺序的，接收方发送一个新的确认号，提示发送方到目前为止的所有数据都已正确接收。

超时重传

TCP作为一种可靠传输协议，需要确保发送的数据被对方接收并确认。但网络中可能发生各种情况导致数据无法按时到达。

因此，TCP协议在发送一个数据段（segment）时，会为每一个发送的 segment 设置一个重传定时器。如果某个 segment 的定时器超时了，就说明发送方在规定的时间阈值内没有接收到该 segment 的确认号，发送方就会触发超时重传，重新发送超时的 segment。

设置的超时重传时间阈值就记作 $\text{RTO}$。

$\text{RTO}$ 的设置非常讲究，太短会导致过早超时和不必要的重传，太长又会使得响应变慢。

$\text{RTO}$ 的值由下列式子给出：

其中

$\text{SampleRTT}$ 是每一次报文往返时间的样本，$\text{EstimatedRTT}$ 是加权平均的往返时间，$\text{DevRTT}$ 是往返时间的偏差。通常 $\alpha=0.125$，$\beta=0.25$

拥塞控制

TCP拥塞控制的核心：发送方在数据包丢失（拥塞）前可以一直提高发送速率，直到丢失时才降低发送速率。可以进一步表述为AIMD（加性增加、乘性降低）。

• 加性增加：每经过一个 $\text{RTT}$，将发送的最大段数目增加1。
• 乘性降低：每次发生丢失时将发送速率减半。

慢启动

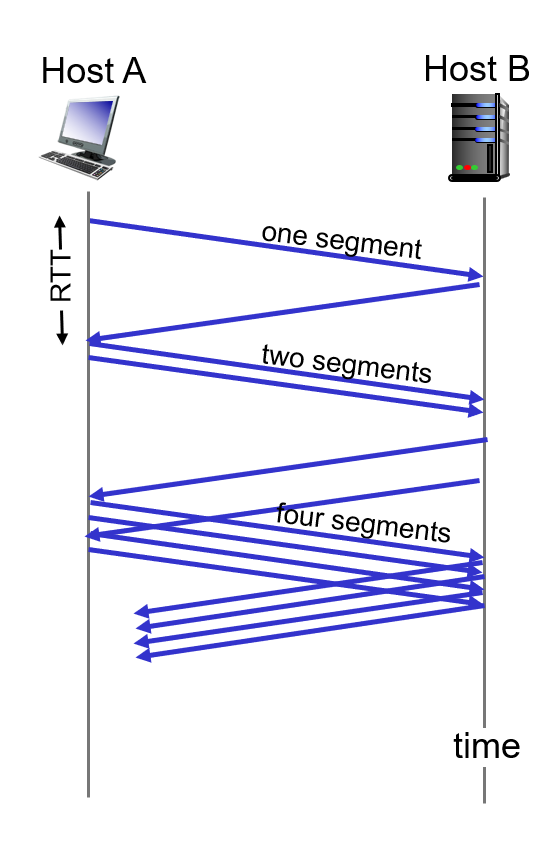

当一个TCP连接开始后，拥塞窗口cwnd设置为一个很小的值（通常为 $1 \text{MSS}$）。之后，对于每个收到的ACK，cwnd都会增加一个 $\text{MSS}$ 。也就是每个 $\text{RTT}$ 后cwnd都会翻倍，呈现指数增长。

📝 备注

$\text{MSS}$ 是 Maxium Segment Size 的简称，指最大报文段长度。

$\text{MSS}$ 通常是根据网络路径的 MTU（最大传输单元）来确定的，MTU 是网络层上一种数据包最大尺寸的限制，常见的 $\text{MSS} = 1460 \text{B}$（MTU 1500 字节减去 IP 头部和 TCP 头部的大小）。

当cwnd达到ssthresh（慢启动阈值）时，TCP 会从慢开始模式转换到拥塞避免模式。

拥塞避免

当TCP进入拥塞避免阶段后，拥塞窗口cwnd的增长方式从慢启动的指数增长转变为线性增长：每收到一个ACK，cwnd增加1/cwnd个 $\text{MSS}$。

由于在一个往返时间（$\text{RTT}$）内会收到大约cwnd个ACK（发送窗口的大小），等价于在每个 $\text{RTT}$ 结束时cwnd只增长约 $1 \text{MSS}$。

这种“每 $\text{RTT}$ 加 $1 \text{MSS}$”的线性增长可以避免窗口迅速膨胀，引起网络拥塞。

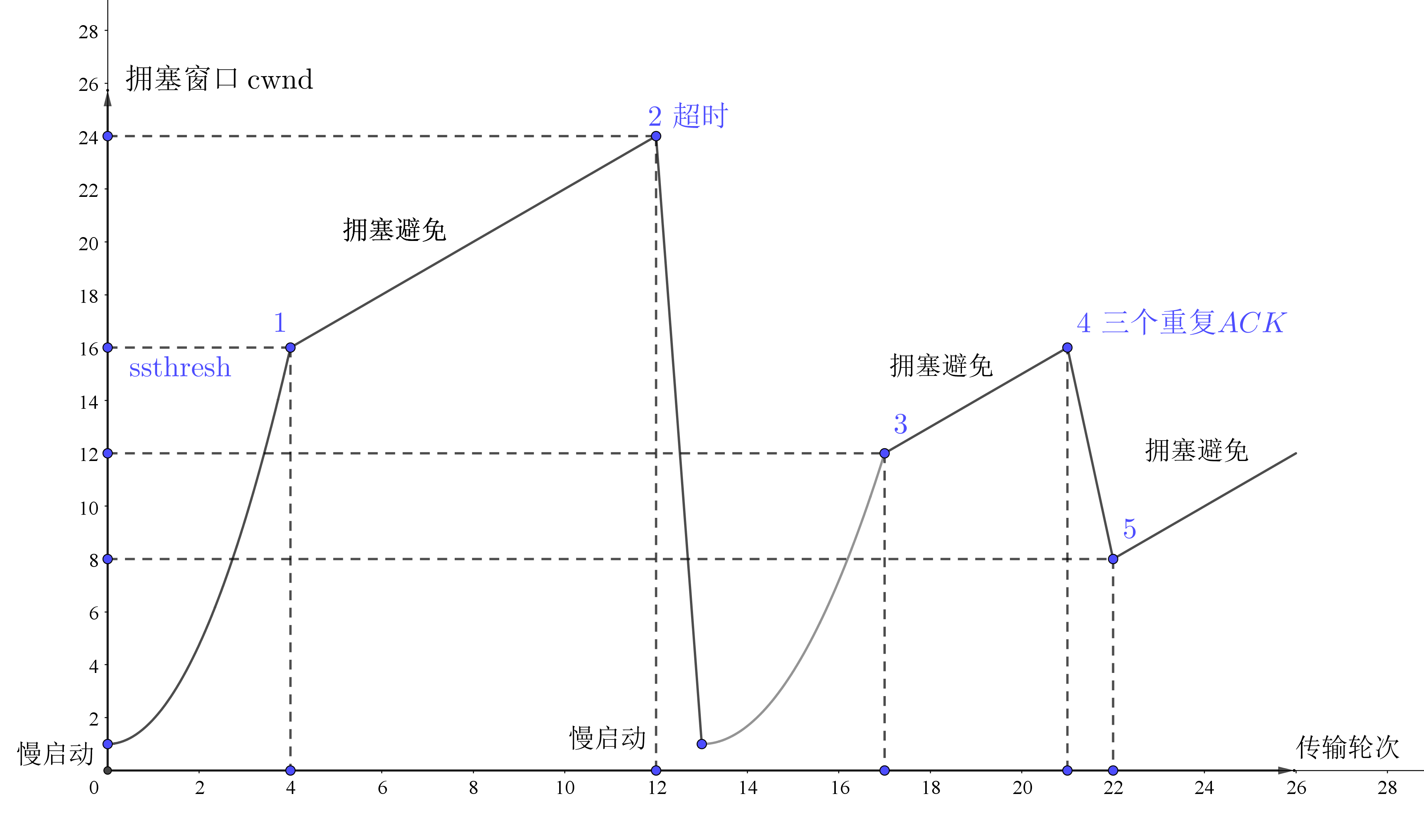

TCP检测到网络拥塞后，将慢启动阈值（ssthresh）设置为当前cwnd的一半（$\displaystyle \text{ssthresh} = \frac{\text{cwnd}}{2}$），然后按照以下情况分别处理：

• 收到3个冗余的ACK：触发快速重传，设置 $\displaystyle \text{cwnd} = \frac{\text{cwnd}}{2} + 3$
• 出现超时：cwnd重新设为 $1 \text{MSS}$，相当于回到最保守的状态。

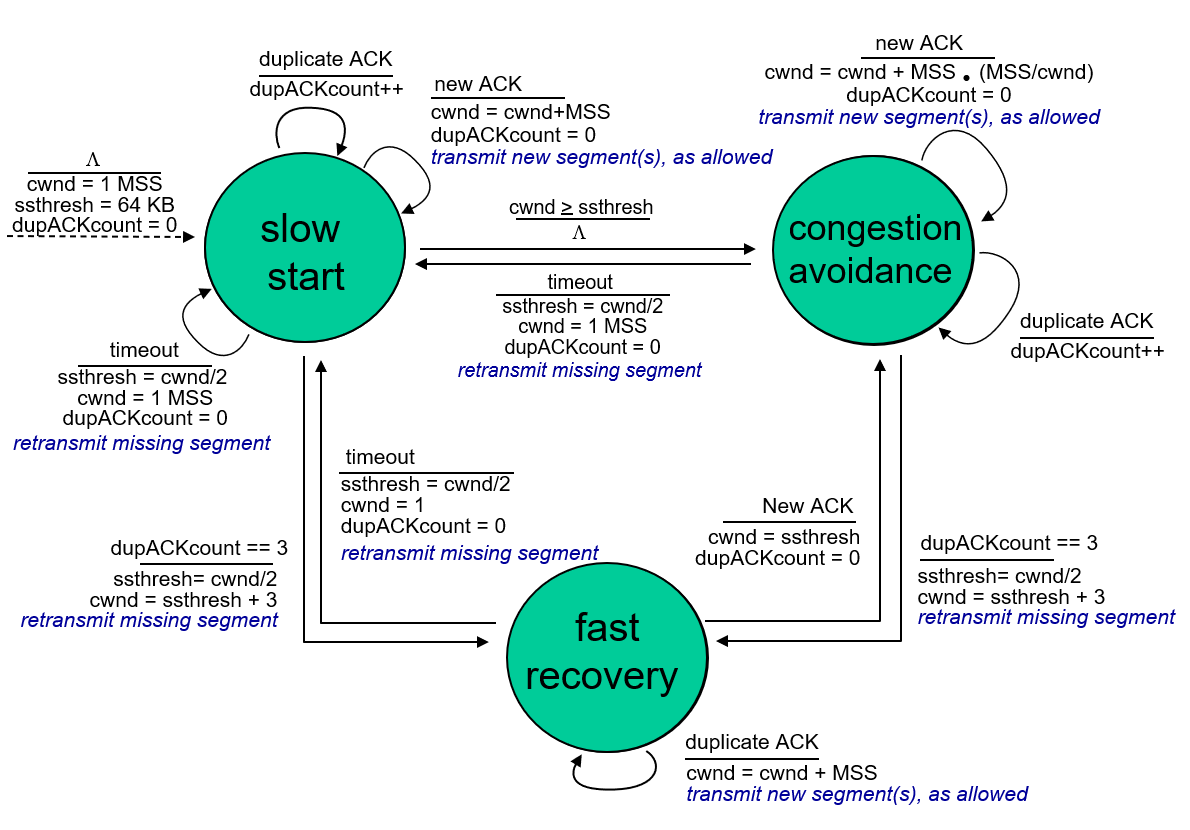

快速恢复

快速重传：当发送方连续收到三个冗余的ACK时，说明网络中已经有一个数据段丢失，而后续的ACK只能确认已经成功到达的后续段。此时，TCP就会立即重传那个被认定为丢失的段，而不必等到重传计时器超时，这一过程被称为快速重传。

触发快速重传后，TCP会切换到快速恢复（Fast Recovery）阶段：

• 每收到一个重复 ACK，$\text{cwnd} = \text{cwnd} + \text{MSS}$。

这种线性增长相当于用已经确认的 ACK 为窗口“买票”，使得发送方能够继续发送新数据，而不会因为单个丢包而立刻停滞。

• 收到一个新的、非重复的 ACK 后，表明丢失的数据段已经被成功重传并得到确认，TCP退出快速恢复阶段。此时，将cwnd设置为ssthresh（即把窗口恢复到新的慢启动阈值）随后进入拥塞避免阶段。

附录

可靠数据传输原理

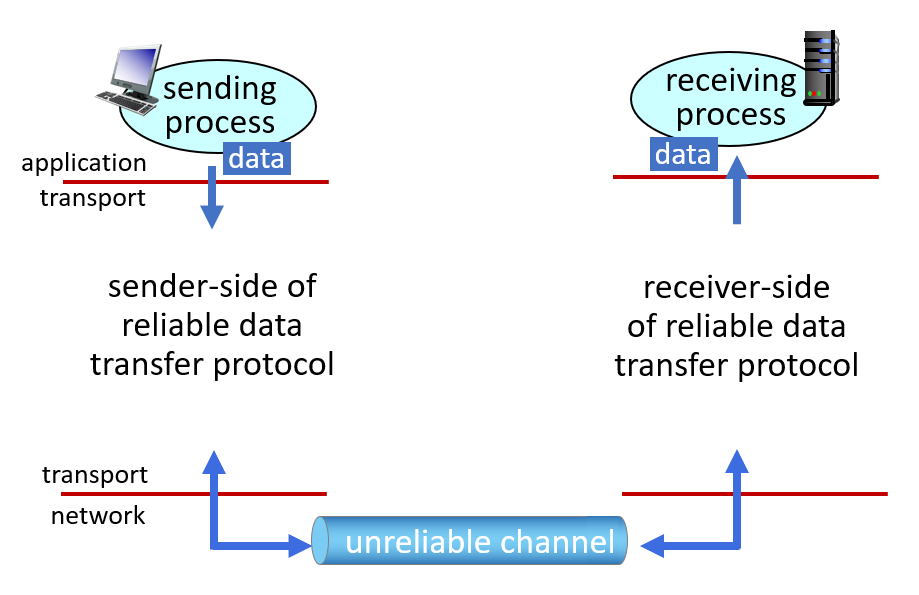

计算机网络中，底层数据的传输信道往往是不可靠的，可能会出现丢包和乱序。可靠数据传输协议（rdt）的目标就是在不可靠的信道上，为上层应用提供一个可靠的服务，让接收方能完整、按顺序、无差错地收到发送方的数据。

rdt协议

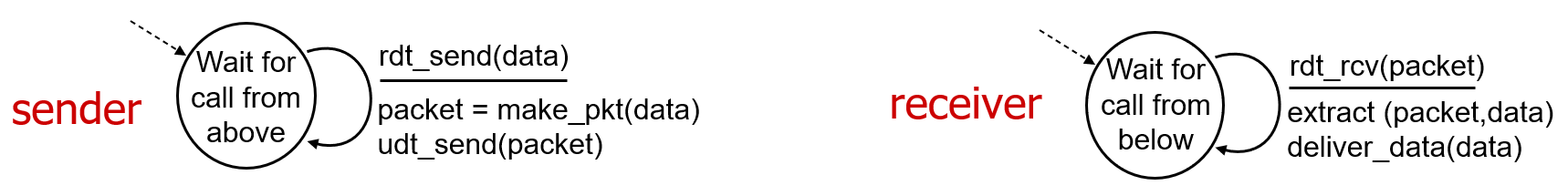

rdt1.0：完全可靠的信道

• 假设信道不会出错、不会丢包。
• 发送方只管发，接收方只管收。
• 没有 ACK、没有序列号、没有重传（过于理想，现实中不存在）

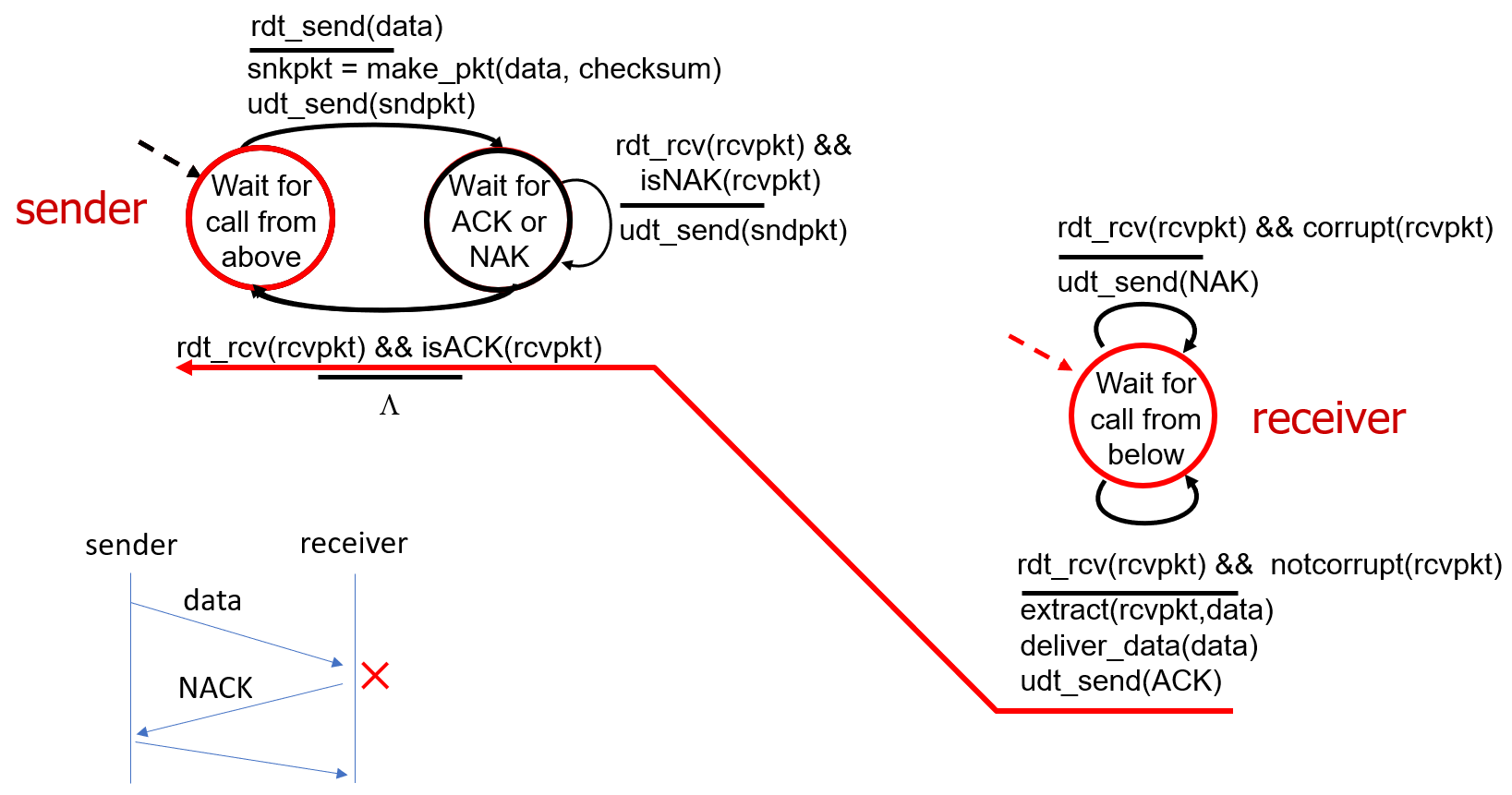

rdt2.0：只存在比特位的差错（无丢包）

• 引入了 ACK/NAK，标识数据包的确认/否认。
• 接收方收到正确地数据包则恢复ACK，反之回复NAK；发送方收到NAK则重传上一个数据包。

rdt2.0 的问题：

如果 ACK/NAK 本身在传输中损坏了怎么办？发送方不知道接收方是否收到。

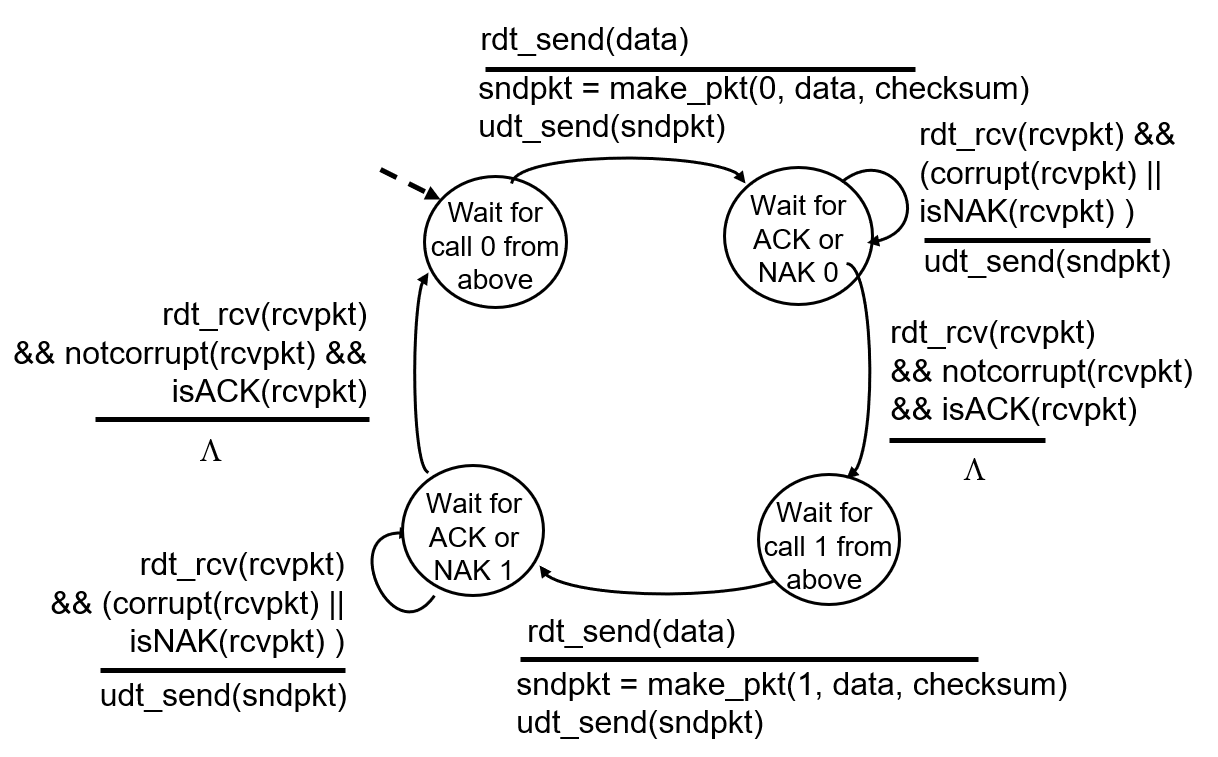

rdt2.1：解决 ACK/NAK 损坏问题

• 为每个数据包加上序列号（0或1）。
• 发送方交替发送序列号为0和1的数据包，接收方通过序列号判断是新包还是旧包的重传。

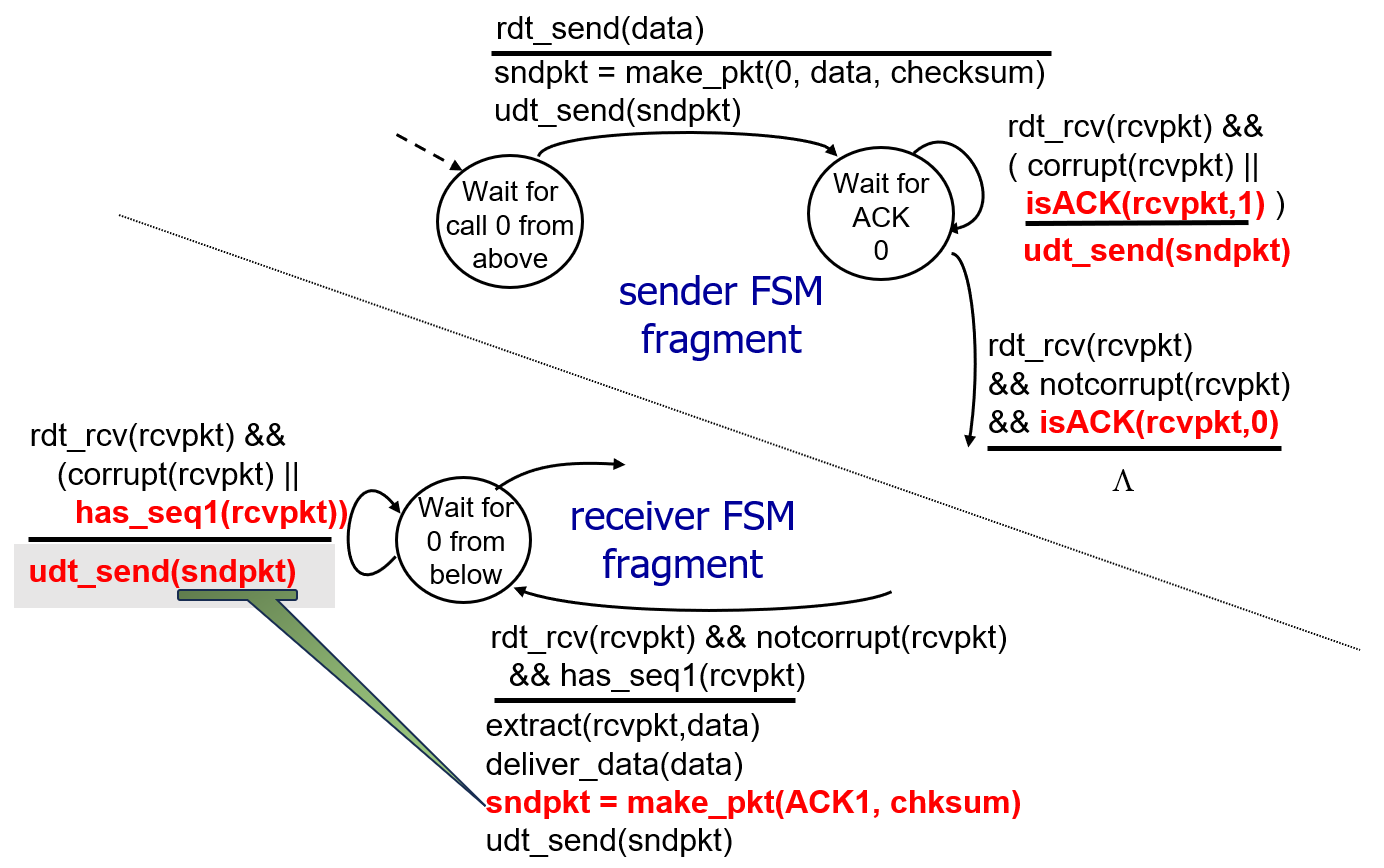

rdt2.2：去掉了 NAK，只用 ACK

• 每个 ACK 要指明它确认的是哪个序列号。
• 如果接收方收到错包，就重复上一次正确的 ACK，相当于隐式 NAK。
• 冗余ACK表明发送端的当前数据出错，需要重发。

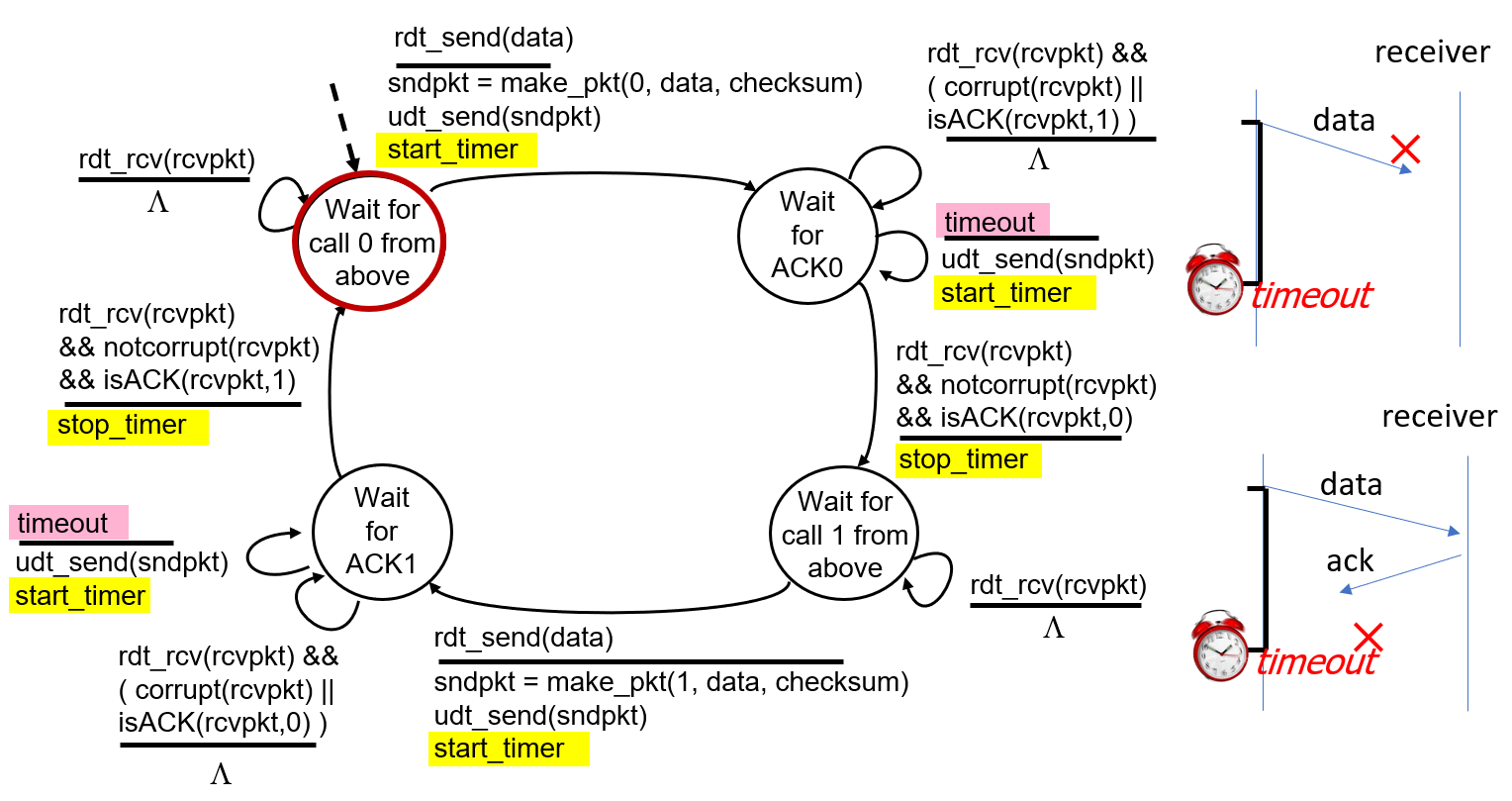

rdt3.0：着重解决比特差错和丢包、它在 rdt2.2 的基础上增加超时重传。发送方发送一个包后启动一个定时器：

• 如果在超时时间内收到 ACK：正常发送下一个包。
• 如果超时未收到 ACK：重传当前包（可能因为包丢了，也可能是ACK丢了）。

在 rdt 协议中，信道利用率（也叫做链路利用率）是指信道用于传输有效数据的效率，通常定义为成功传输数据的时间占总传输时间的比例。它反映了协议在给定信道条件下的性能，是评估 ARQ 协议效率的重要指标。即

停-等协议与流水线

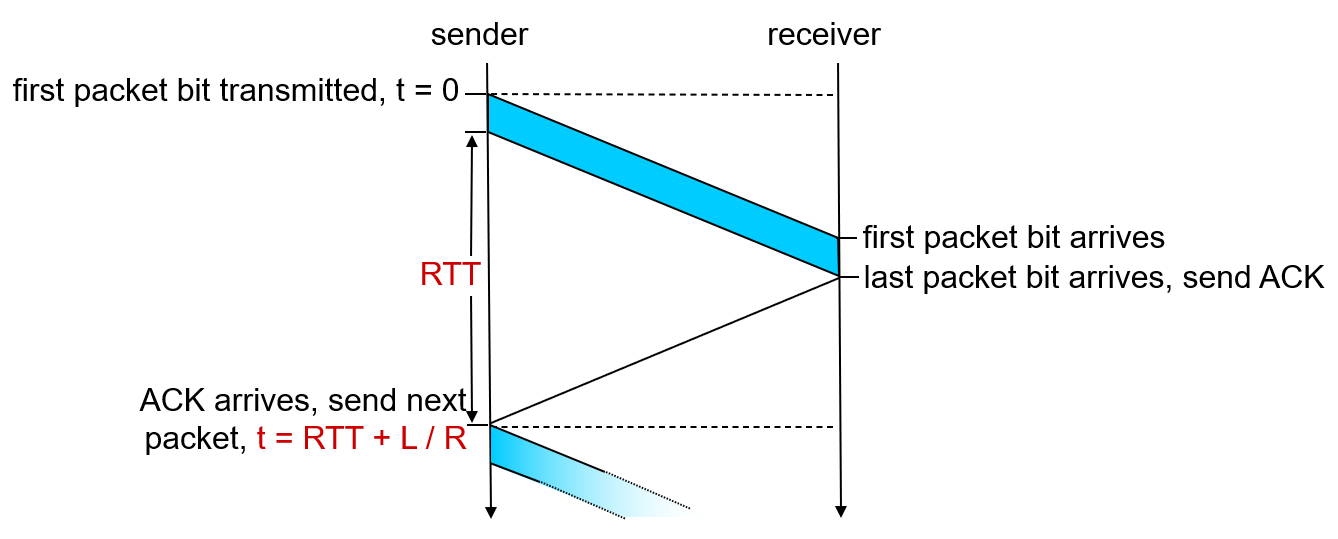

rdt3.0 是停-等协议：发送一个包 → 等待ACK → 发下一个。信道利用率很低，协议设计不好会限制信道的性能。

信道利用率为

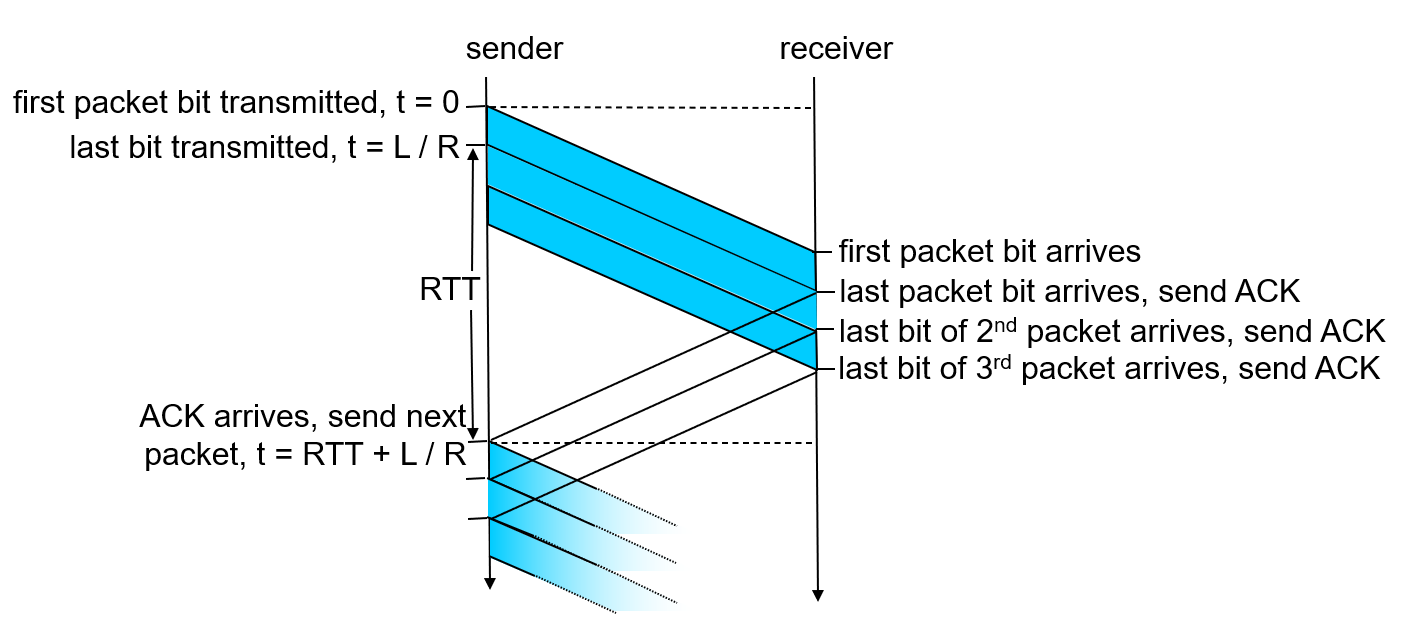

TCP使用流水线机制：允许发送方发送多个“正在进行中”但尚未被确认的数据包。

信道利用率为

这也意味着必须增加序列号的范围，同时在发送方/接收方之间建立缓冲。

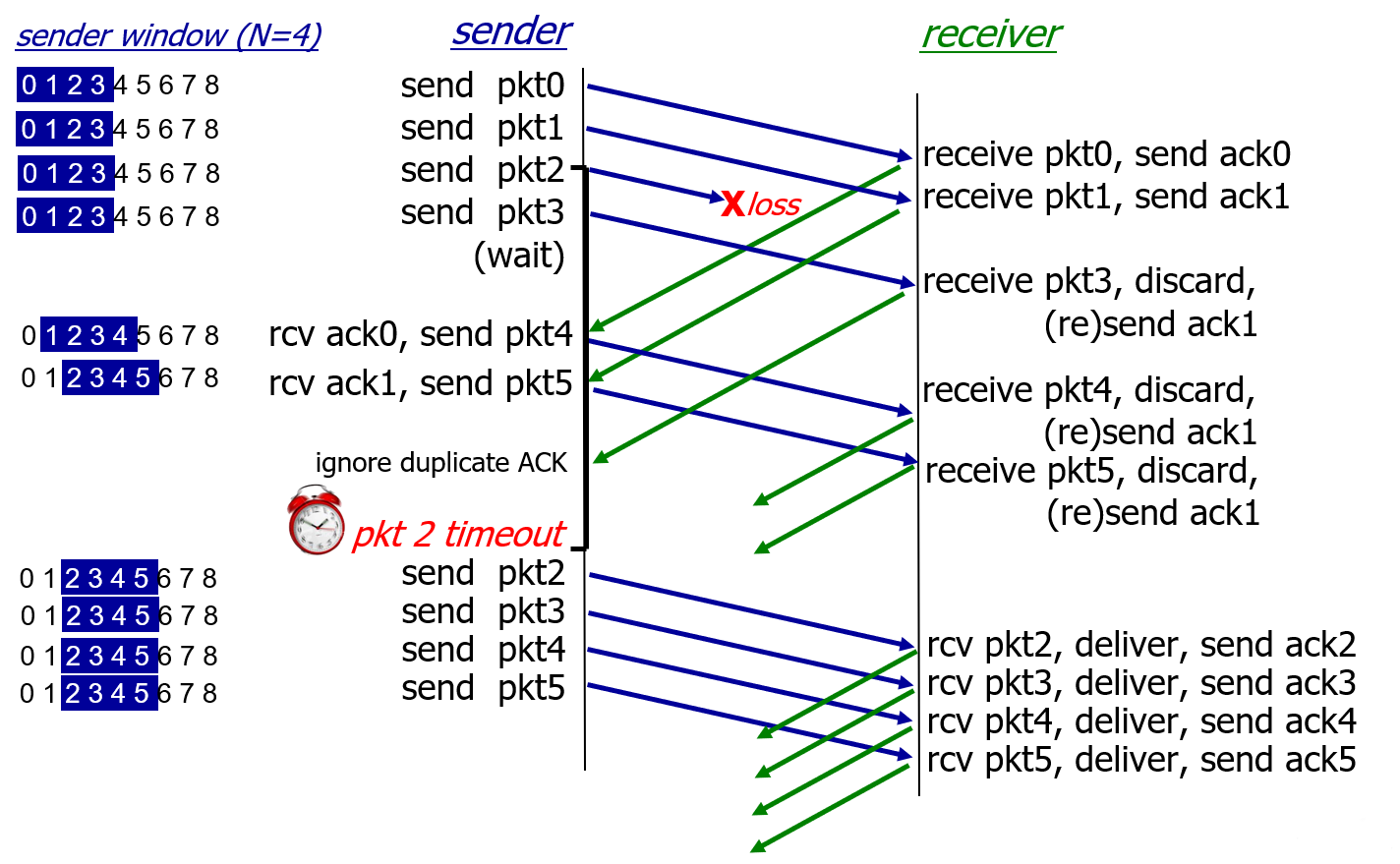

Go-Back-N

Go-Back-N（GBN）是计算机网络中一种实现可靠数据传输的流水线协议，用于解决 rdt3.0 信道利用率低的问题。

Go-Back-N 的核心思想：

• 发送方可以在未收到确认的情况下，连续发送多个数据包，但接收方只允许按顺序接收；
• 一旦某个包丢失或出错，接收方会丢弃所有后续包，发送方则回退（Go-Back）到那个丢失的包，重新发送该包及其之后的所有包（$N$个包）。

Go-Back-N 的一个主要缺点：当有一个包丢失或损坏时，GBN 会重传从丢失包开始之后的所有包（即使很多包已经被接收方正确收到），从而浪费大量带宽。

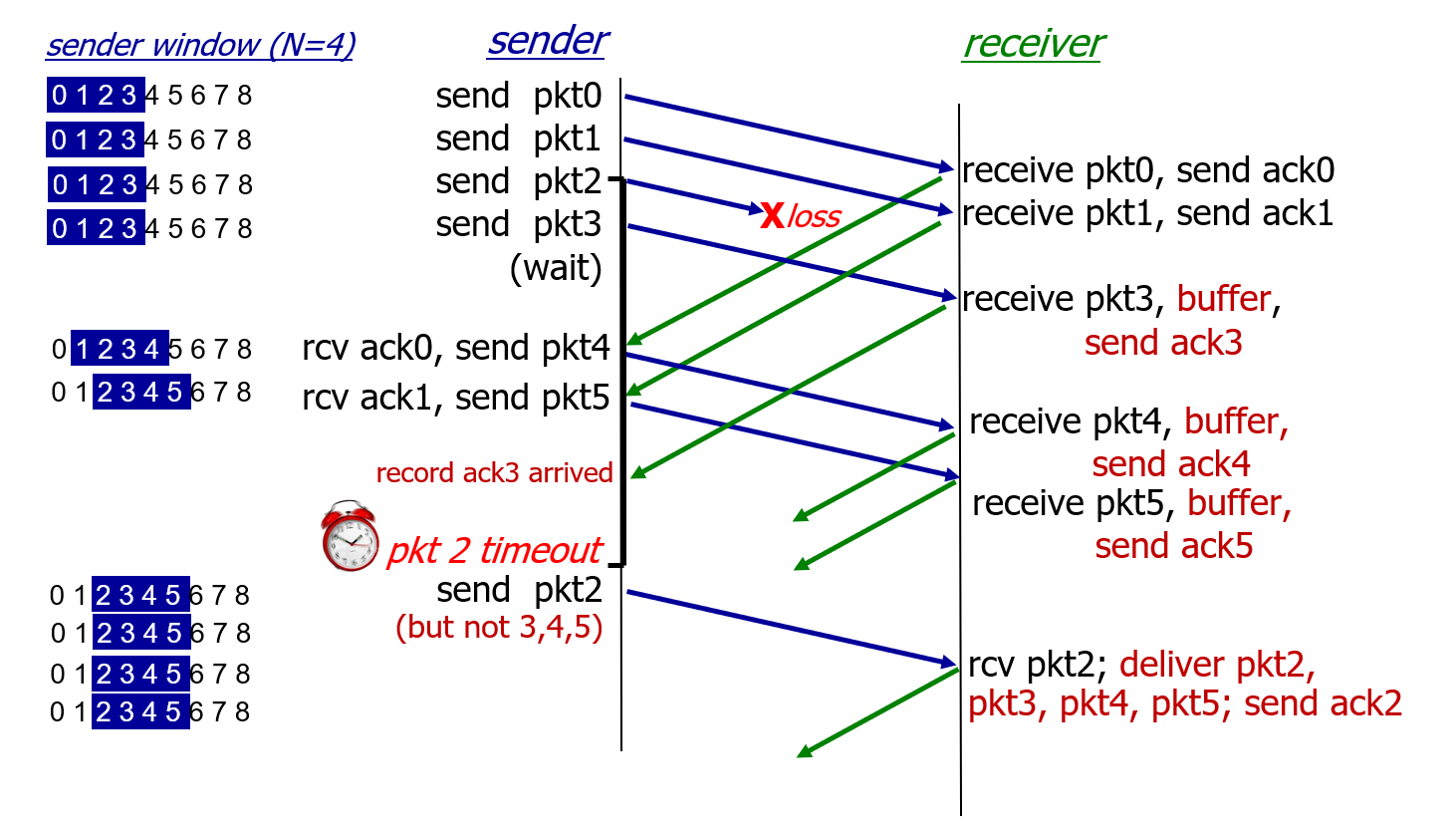

选择重传

选择重传（Selective Repeat，SR）是另一种流水线可靠数据传输协议，它解决了 Go-Back-N 的上述主要缺点。

SR 的核心思想：只重传真正丢失或出错的个别包，而接收方会缓存所有已正确接收但顺序不连续的包，等待缺失的包到达后再一并排序上交。

拥塞控制方法

拥塞控制的核心在于控制发送速率，让发送端速率与网络能力动态匹配，减少无效流量。
